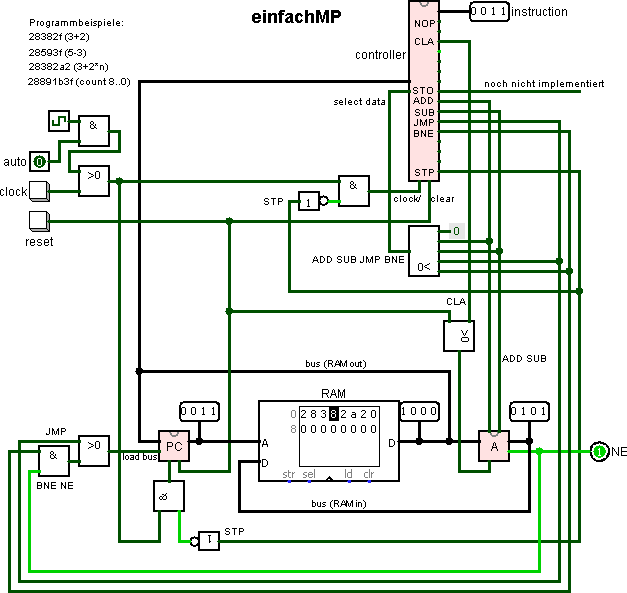

Programmierbarer 4-Bit-Rechner mit Datenbus

simuliert mit logisim (download unter Simulation > Logisim)

Anmerkung: Die taktgesteuerten Bauteile schalten bei aufsteigender ↑ Taktflanke clock.
Mit clear=1 werden sie zurückgesetzt.

Als Bauteile wurden implementiert:

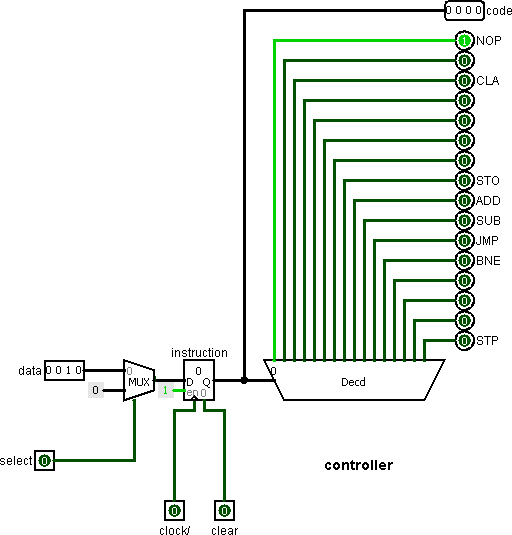

      ein controller

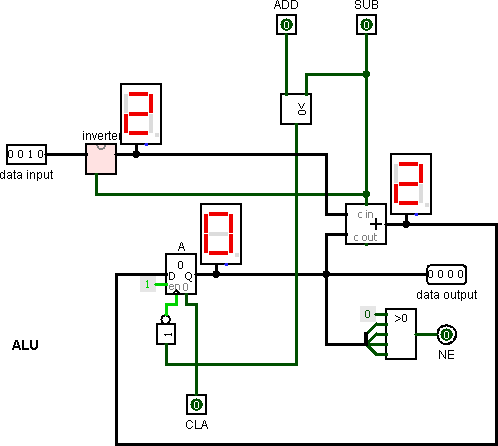

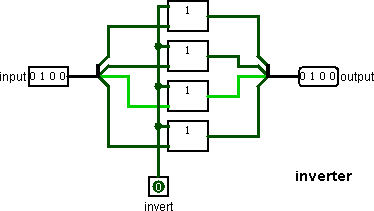

      eine alu A mit der Untereinheit inverter

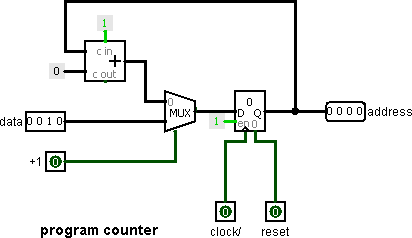

      ein program counter PC
