Vergleicher
Aufgabe:
Entwickle einen 1-Bit-Vergleicher, der angibt, ob Bit a "gleich" Bit b ist (Schalttabelle, Schaltplan).
Baue die Schaltungen auf einem Steckboard auf, oder simuliere die Schaltungen in Logisim.
0 0 │
0 1 │
1 0 │
1 1 │

Aufgabe:
Entwickle einen 1-Bit-Vergleicher, der angibt, ob Bit a "kleiner" als Bit b ist (Schalttabelle, Schaltplan).
Baue die Schaltungen auf einem Steckboard auf, oder simuliere die Schaltungen in Logisim.
0 0 │
0 1 │
1 0 │
1 1 │

Schaltplan eines 2-Bit-Vergleichers
Den 2-Bit-Vergleicher gibt es nicht als IC; aber im Simulationsprogramm Logisim kann ein Bauteil mit dieser Funktion definiert werden (download Simulation>Logisim>Beispiele VG2).
Aufgabe:
- Simuliere die Schaltung in Logisim.

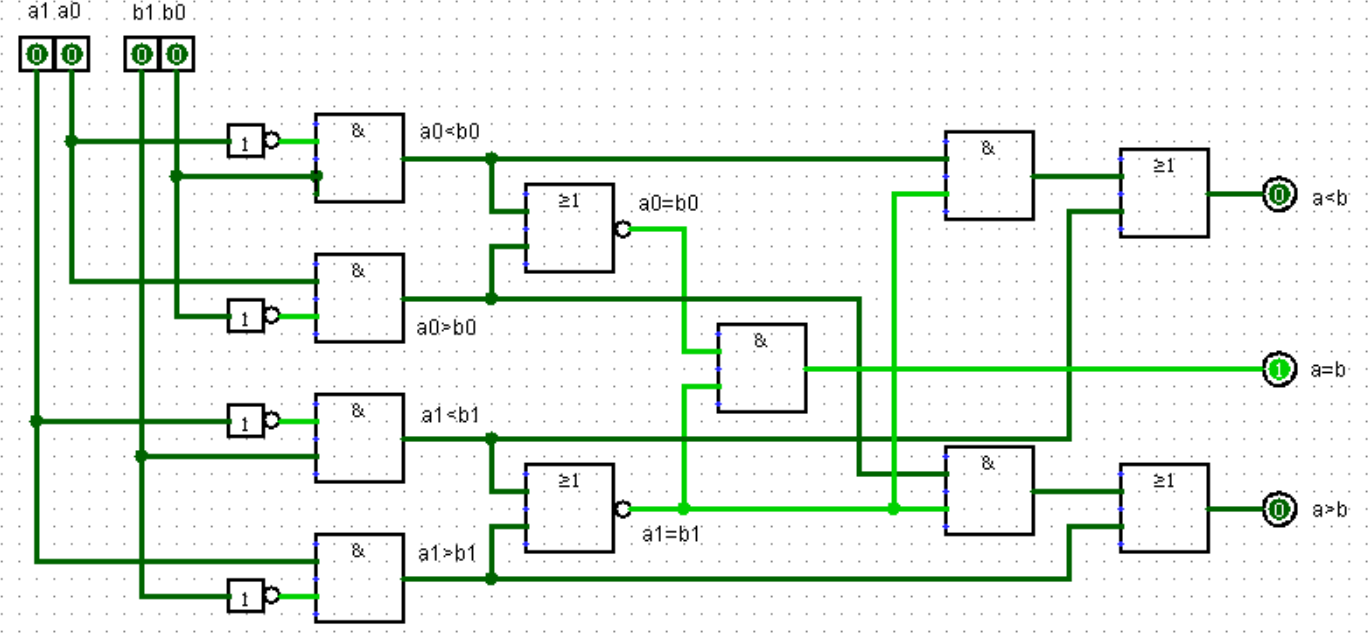

Dieser Schaltplan für einen 2-Bit-Vergleicher enthält 4x NICHT, 7x UND, 2x ODER und 2x NOR. Die Schaltung könnte man mit den ICs 7404, 7408 (2x), 7432, 7402 aufbauen.
Die NOR-Elemente können durch ODER mit anschließendem NICHT ersetzt werden; dann wird 7402 nicht benötigt.
=
Aufgabe:
- Baue die Schaltung auf einem Steckboard auf.

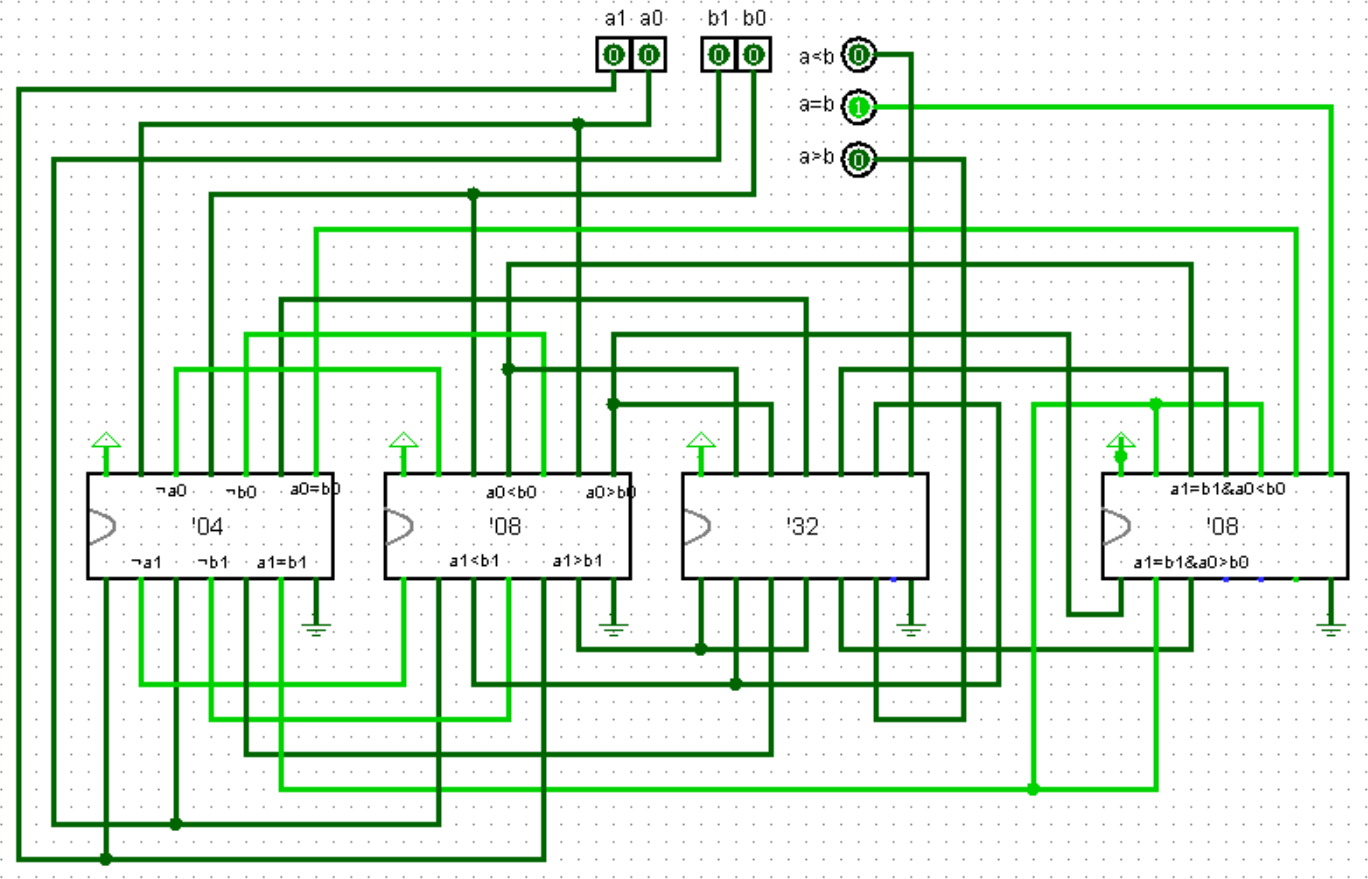

- ODER: Simuliere die Schaltung in Logisim unter Verwendung der Bibliothek IC.circ.

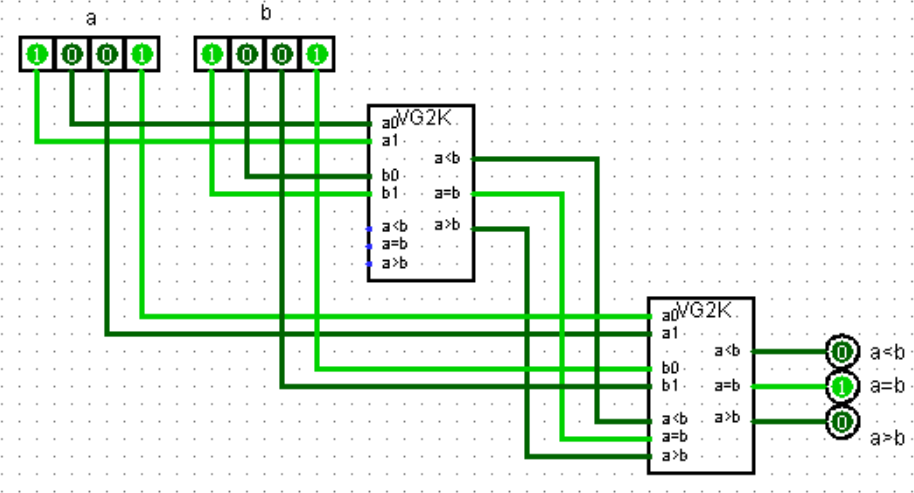

Mit dem zwei solcher 2-Bit-Vergleicher wird nun ein 4-Bit-Vergleicher realisiert (download Simulation>Logisim>Beispiele VG4K).

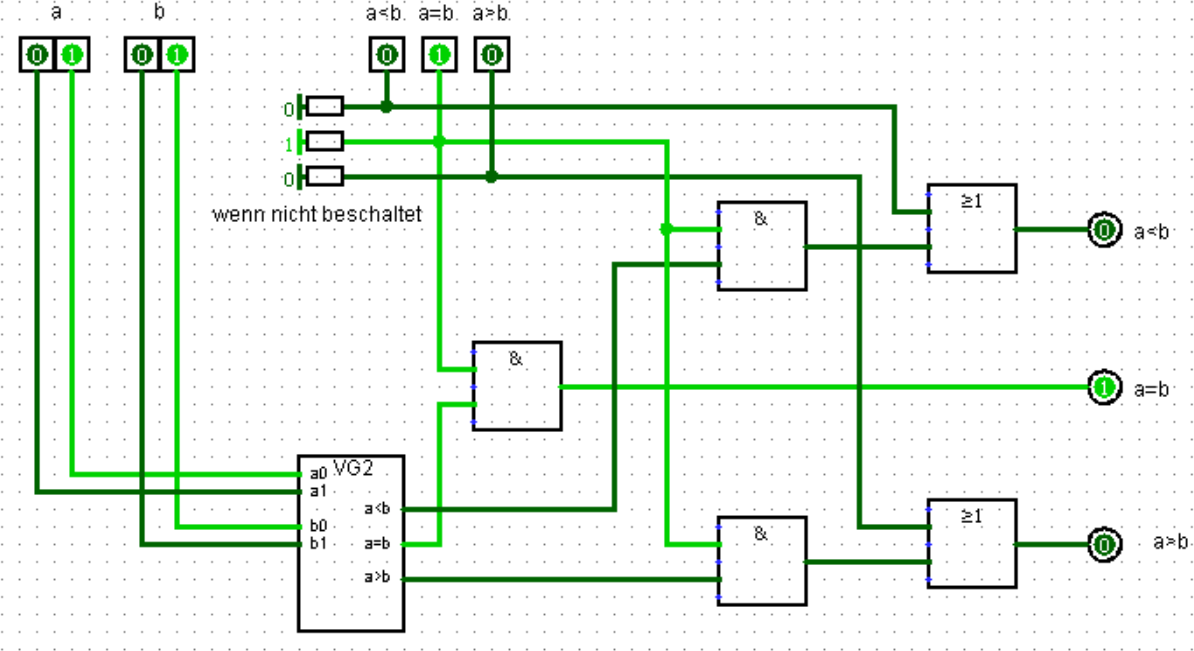

Der oben entwickelte 2-Bit-Vergleicher (VG2) muss also noch etwas ("nur wenn, sonst alles klar") erweitert werden. Den dann entstehenden Baustein nennt man kaskadierbaren 2-Bit-Vergleicher, weil damit - hintereinander geschaltet - längere Bit-Zahlen verglichcen werden können.
Hier der Schaltplan (download Simulation>Logisim>Beispiele).
Einen kaskadierbaren 4-Bit-Vergleicher enthält der IC 7485. Damit lassen sich durch Hintereinanderschalten auch 8-Bit-, 12-Bit-, 16-Bit-Zahlen vergleichen.
