Grundbausteine mit Transistoren realisiert
In der Digitalelektronik werden nur zwei Zustände betrachtet:
L oder 0
Low
Spannung U ≤ 0,25 V
H oder 1
High
Spannung U ≥ 0,33 V
Für 0,25 V < U < 3,3 V ist der Zustand nicht definiert.
Am Schaltbrett werden die Transitoren über die grünen Kabel gesteuert. Stecke die Kabel an die untere Pin-Leiste (blau liefert 0 V) oder an die obere (rot liefert 5 V).
Beschaltung einer LED (Leuchtdiode)
Gegen 5 V muss die LED durch einen Widerstand geschützt werden.
NICHT invertiert
Simulation mit Electronics Workbench
RLED = 220 Ω
RB = 1 kΩ

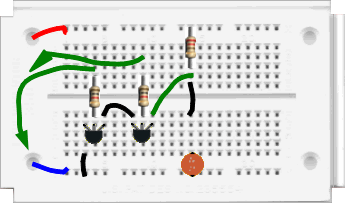

NAND (nicht beide Schalter sind geschlossen; maximal einer)
Simulation mit Electronics Workbench
RLED = 220 Ω
RB1 = 1 kΩ
RB2 = 1 kΩ
NOR (kein Schalter ist geschlossen: weder der eine noch der andere)
Simulation mit Electronics Workbench
RLED = 220 Ω
RB1 = 1 kΩ
RB2 = 1 kΩ
